2025年05月29日

18MHz 仮設デルタループアンテナ

18MHz で九州の局が入感しており取り急ぎ2Fの窓から
仮設のデルタループアンテナを張って見た。
適当な長さでワイヤーを張りRG58Uを直結したが、SWRはgood。
バランは入れてないが50Ωでマッチングが取れているようである。

リターンロスブリッジに発振器を接続して手動でSweepして見た。

2025年05月16日

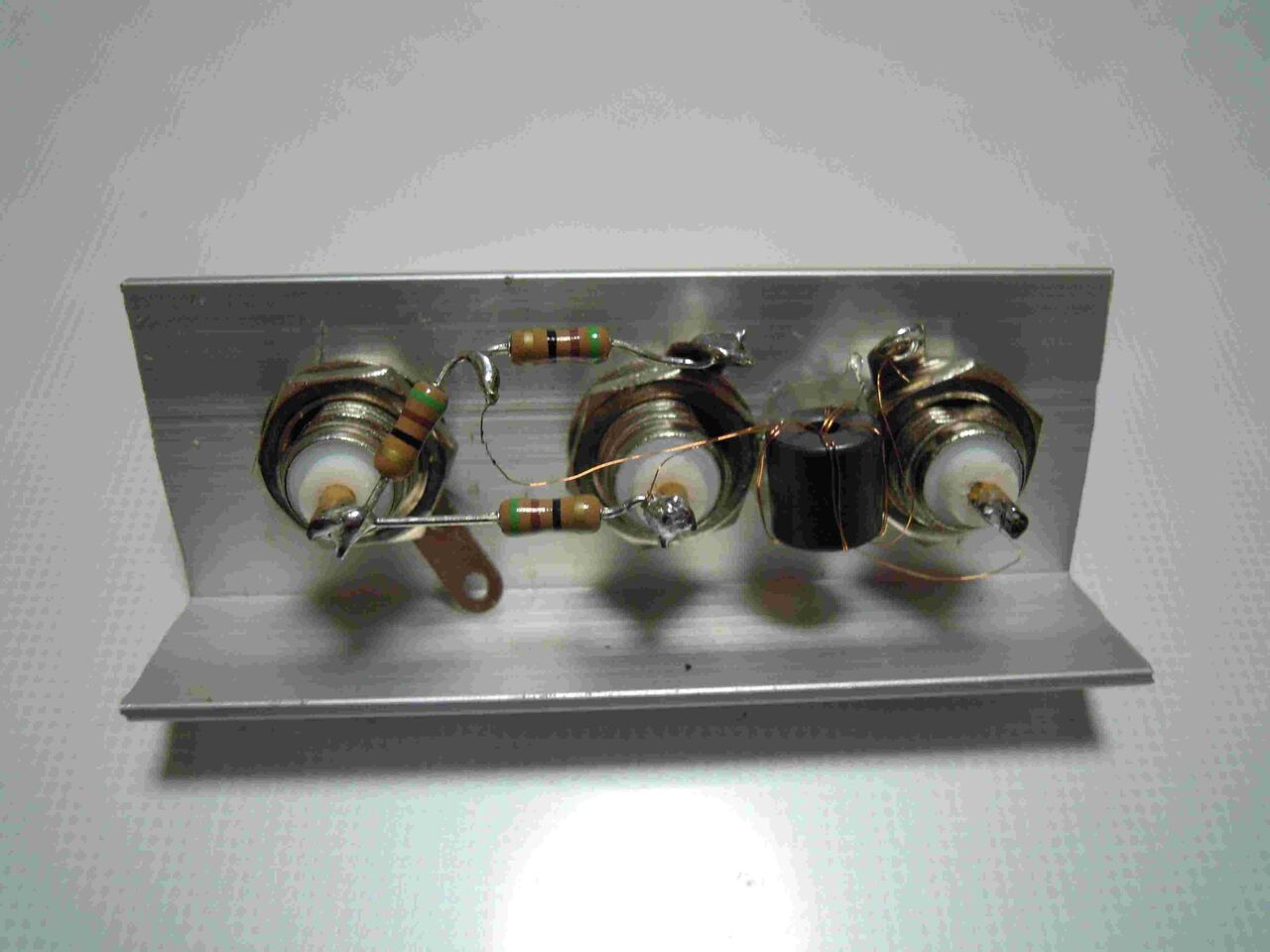

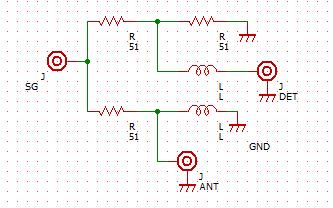

リターンロスブリッジのその後

長かった冬期間が終わり、先週やっと家の冬囲いの解体

が終わりました。

早速、80mと40mと20mのほぼ水平のデルタループアンテナの

ワイヤーを3本張り、2025年の開局です。

40mのデルタループアンテナは80mのデルタループアンテナの

内側に張っています。

アンテナアナライザーでSWRの確認はしておりますが、先日製作

したリターンロスブリッジで見るとSWRはどうなのか気になり

早速実験をして見ました。

発振器は先日紹介したSig Gen Si5351 - 4 KHz to 100 MHzです。

スケッチに少し手を加え、arduinoのA0で電圧を読みました。

arduino --> si5351 --> リターンロスブリッジ --> 1N60 -->

arduino-A0 --> PCへ(teraterm)

teratermのマクロで周波数をsweep、arduino-A0は10回リードの

平均値、teratermの周波数と電圧をコピー、ペーストでCSVファイル

で保存、excelでグラフを書いて見ました。
40mのデルタループアンテナのグラフです。

このグラフは正しいのか分かりません。

2025年04月19日

Si5351の発振器

インターネットを見ていたらSi5351の発振器の記事がヒットし
早速試して見た。

Sig Gen Si5351 - 4 KHz to 100 MHz

周波数をsweepしたく、teratermのマクロで50KHzで試して見ました。

1秒のwaitをいれております。
1秒より短いとダメでした。

sendln "f006000"

pause 1

sendln "f006050"

pause 1

～

sendln "f007950"

pause 1

sendln "f008000"

pause 1

2025年01月19日

スペクトラムアナライザのソフトウェア

リターンロスブリッジは製作したが、当局スペクトラムアナライザは持っていなく
無料のスペアナソフトを探していました。
RTL-SDR用のソフトを探していましたが、3.5MHz帯のSWRを見たいのですが
ダイレクトモードの設定が出来るソフトが見つかりませんでした。

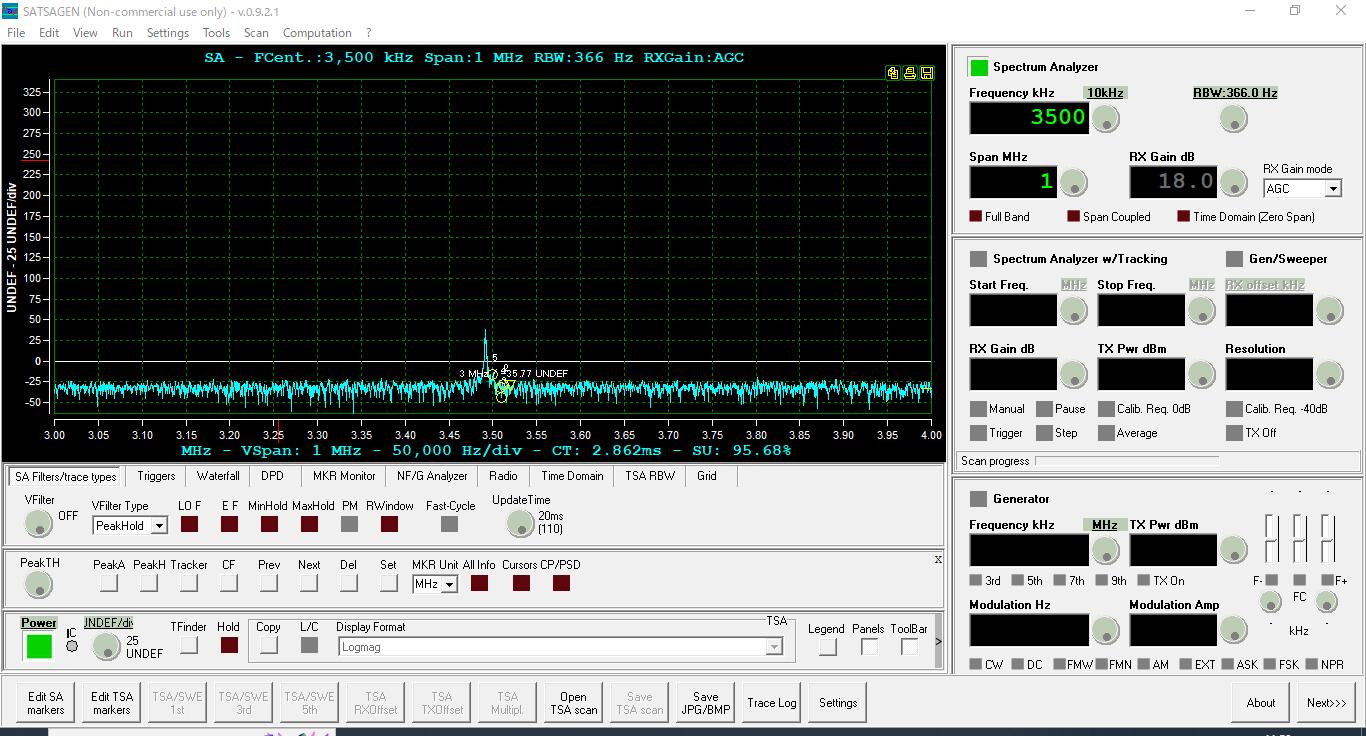

Spectrum AnalyzerのソフトとしてSATSAGENを見つけました。
これならHF帯のSWRが見れそうです。
